它具有以下功能特點：
（1） 方波控制。
（2） 采用獨特的驅動電路。
（3） 采用高性能MOS 管,提高控制器的可靠性。
（4） 無級變速和反轉識別功能。
（5） 具有過熱保護功能，使控制器在過載運行時可以有效得到保護。
（6） 過流保護功能。
（7） 適用電機類型：三相無位置傳感器的永磁無刷電機（ BLDC ）。|
項目 |
參數 |
備注 |
|
工作電壓范圍 |
12V~26V |
額定電壓20V |
|
最大輸出功率 |
800W* |
最大輸出功率與配套電動機功率及散熱方式相關 |
|
照明燈 |
關閉扳機延時 15 秒熄滅 |
|
|
待機功耗 |
主板無功耗 |
|
|
電流保護 |
限流保護 35A 6秒 限流保護 45A 3秒 限流保護 65A 200mS |
|
|
堵轉保護 |
小于 1 秒 |
|
|
啟動電壓保護 |
啟動電壓 >14.5V : 啟動時，電壓小于 14.5V 不能啟動 |
|
|
工作電壓保護 |
工作時電壓 >13V :工作時，電壓小于 13V 進入欠壓保護 |
|
|
堵轉保護 |
<1s |
|
|
過壓門檻 |
>24V |
|
|
過壓門檻恢復 |
<23V |
|
|
調速接口 |
通過按壓力度來控制電機的轉速 |
|
|
環境溫度 |
-10 ~ 45 ℃ |
|
|
啟動 |
啟動平穩，噪音小 |
|
|
外形及安裝尺寸 |
60*40*8mm |
|
上鉆頭帶載測試前先按如下步驟進行檢查
（1） 使用電絕緣工具。

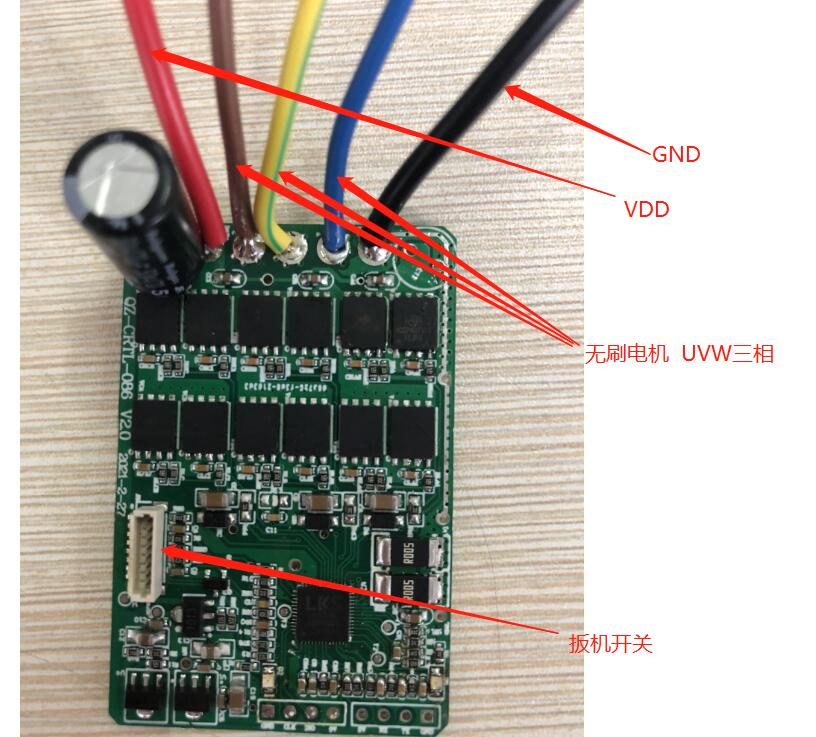

（2） 按接線圖連好線并檢查確認無誤（接線處必須連接可靠，因為
電流較大，接線松會出現接線處發熱） 。
（3） 用萬用表測量電池電壓是否符合控制器電壓要求。注意連線上不能有碰相、短路現象。
（4） 空載運行正常（無抖動、無異音）后便可上鉆頭帶載測試了。
